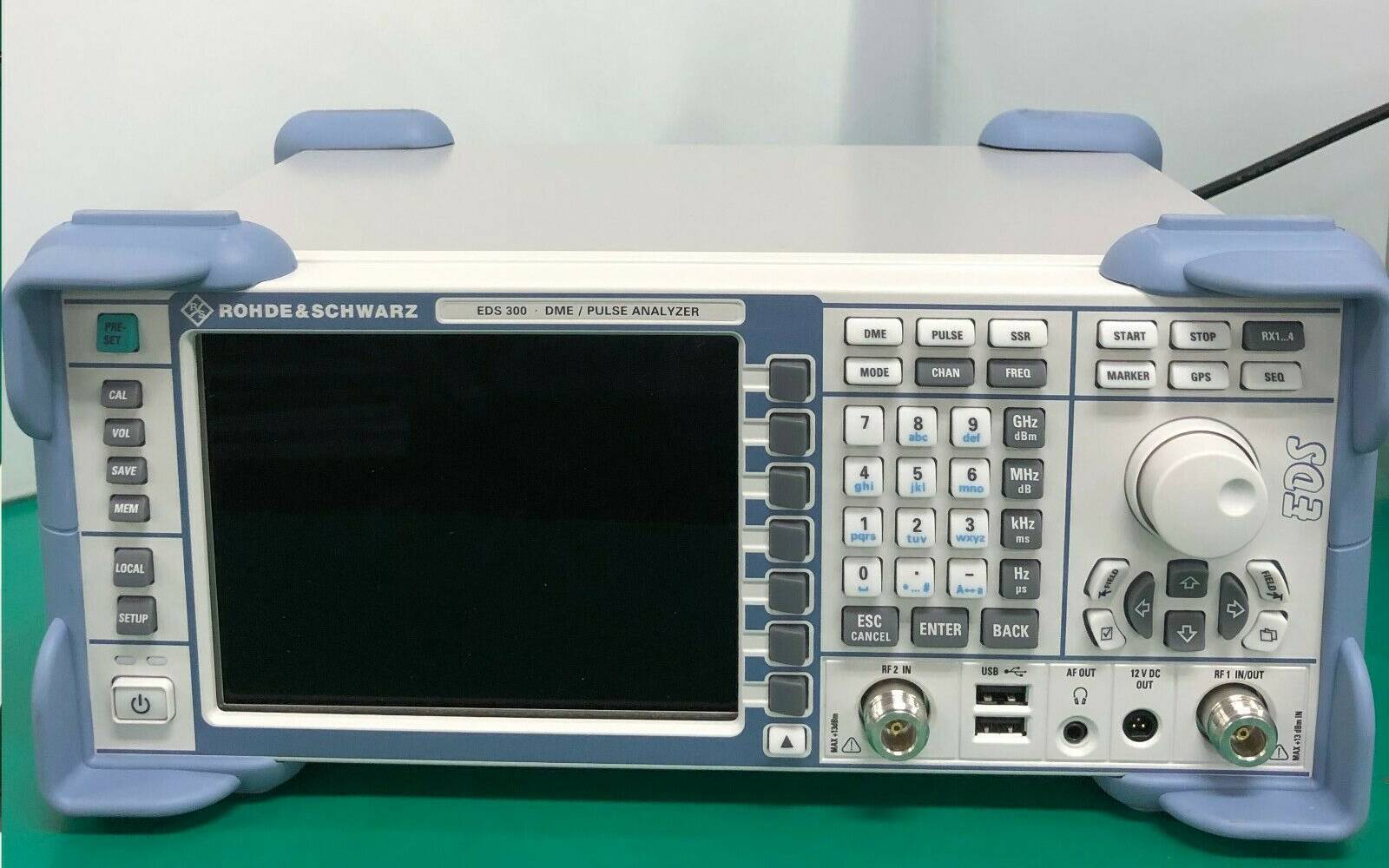

Анализатор сигналов Rohde & Schwarz EDS300 (демонстрационный)

Анализатор сигналов Rohde & Schwarz EDS300 представляет собой современный измерительный прибор, созданный специально для высокоточной проверки и анализа навигационных систем TACAN и DME. Его технические характеристики и программная архитектура соответствуют самым строгим международным стандартам, включая ICAO Doc. 8071, Приложение 10 ИКАО, STANAG 5034 и MIL-STD-291C, что делает этот анализатор незаменимым инструментом для специалистов в области авиационной навигации и военных коммуникационных систем.

Диапазон частот, охватываемый EDS300, составляет от 960 МГц до 1215 МГц, что полностью соответствует требованиям для тестирования сигналов, используемых в упомянутых системах. Частотное разрешение на уровне 0,1 МГц обеспечивает точную дискретизацию спектра, что особенно важно при анализе плотных или искаженных сигналов. Благодаря высокой точности опорной частоты, которая обеспечивает стабильность в пределах ±1 ppm в год с учетом старения, температурного дрейфа и точности внутренней калибровки, пользователь может рассчитывать на непревзойденную достоверность измерений даже в условиях переменных температур от +5 до +40 °C.

Отдельного внимания заслуживает чувствительность приемника, достигающая -97 дБм. Это позволяет устройству с высокой точностью обнаруживать и анализировать даже слабые сигналы, что критически важно при тестировании на дальних рубежах или в условиях помех. Высокий динамический диапазон в 105 дБ гарантирует, что как мощные, так и слабые сигналы будут корректно обработаны без искажений и потери качества измерений. В результате достигается высокая достоверность анализа навигационного оборудования в реальных условиях эксплуатации.

EDS300 способен проводить измерения расстояния с погрешностью до 0,01 морской мили при уровнях сигнала до -80 дБм. Это позволяет специалистам выполнять тонкую калибровку и техническую проверку навигационных систем с беспрецедентной точностью. Кроме того, при анализе направлений в системе TACAN отклонение подшипника составляет всего 0,2 градуса для входных уровней ≥ -80 дБм, что значительно превышает требования стандартов.

Таким образом, Rohde & Schwarz EDS300 — это не просто анализатор, а полноценный измерительный комплекс, обеспечивающий глубокий и детальный анализ сигнальных характеристик навигационных систем. Его функциональность, точность и соответствие международным стандартам делают его ключевым инструментом для проверки, сертификации и обслуживания критически важных навигационных и военных радиосистем.
